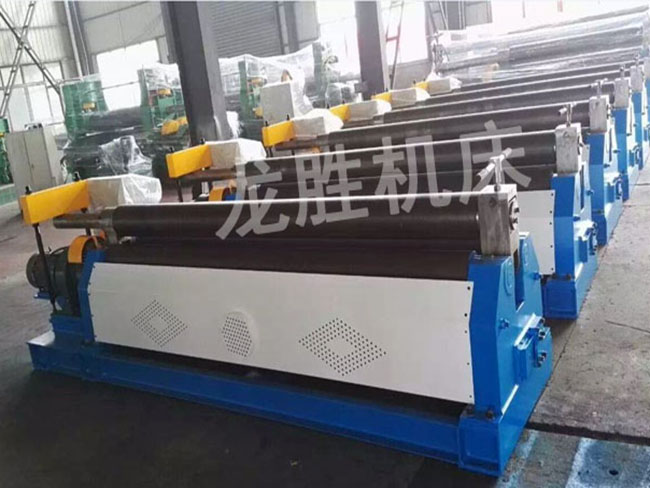

機械對稱式卷板機工作原理該機構形式為三輥對稱式,上輥在兩下輥中央對稱位置作垂直升降運動,通過絲桿絲母蝸桿傳動而獲得,兩下輥作旋轉運動,通過減速機的輸出齒輪與下輥齒輪嚙合,為卷制板材提供扭矩。

 圖1.1 三輥卷板機工作原理圖由圖







1.1：主傳動指上輥繞O1，下輥分別繞O2、O3作順時針或逆時針旋轉。它是以兩根下輥為主驅動 ，由主電機、主減速機、連軸器、及開式齒輪組成。工作時上輥由板料間的摩擦力帶動，同時作為從動軸，起調整擠壓工件的作用。輔傳動由單獨的傳動系統控制上輥的上升或下降。由上輥升降電動機、減速機、連軸器、蝸輪、蝸桿、絲母、絲桿組成。工作時，由減速機帶動蝸桿轉動蝸輪內絲母旋轉，使絲桿及上輥軸承座作升降運動，使上輥上升或下降。卷板時，在上輥的下降壓力下，通過兩下輥正反轉動，使板料達到所需的曲率，形成預計的圓形或弧形。

技術參數：
